九年级物理电路知识点简化电路图识别串并联电表示数变化 一简化电路图 1从整体角度分析电路从电源正极或负极出发，先看电路的干路部分，再看支路部分如果有支路2判断电路中电表测量的对象判断电压表测量的是哪个电阻或哪个用电器的电压，将电压表并联在该电阻或用电器。

九下物理电压 第1张

3设R1电压为U1，电流为I1， R2电压为U2，的电流为I2 电源电压U=U1+U2 即18=U1+6 得到U1=12V 列方程串联电路中电流相等I2=I1 I1=U1R1 即 I1=1225=048A I2=U2R2 即 I2=I1=048=6R2 得到R2=125欧姆 4开关打开与闭合时，R2的电流不变都等于0。

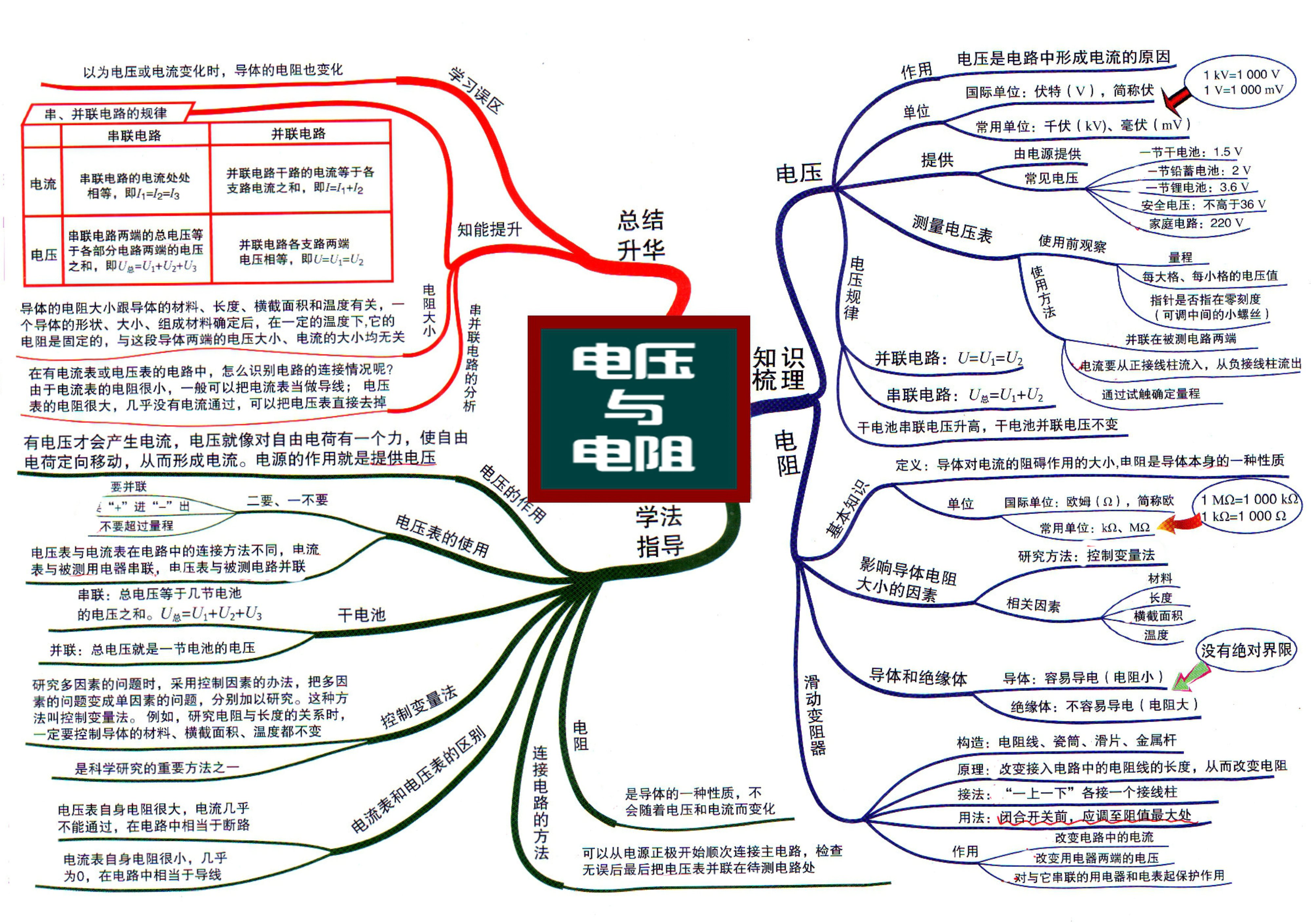

九下物理电压 第2张

对于同一用电器而言，它在不同电压下的功率比等于相应电压的平方比对于额定电压相同的两个用电器，串联在同一电路中时，它们的实际功率之比等于它们额定功率的倒数比以上公式是我在九年级学习过程中总结出来的，对于即将到来的中考很有帮助希望大家能在物理考试中取得好成绩，共同加油。
